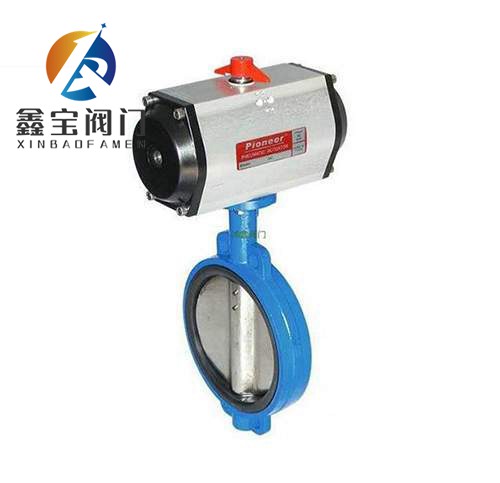

對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,可以起到流量調節的作用,當?shù)逍D(zhuǎn)到90°時,閥門達到 大開度。
對夾式蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時 的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的 流量控制特性。蝶閥有彈性軟密封和金屬密封兩種密封型式。彈性軟密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性軟密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的 冷卻水系統。本類閥門在管道中一般應當水平安裝。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道 法蘭之間, 法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端 法蘭連接在管道法蘭上。
對夾式蝶閥性能比較
公稱壓力及公稱直徑相同的普通蝶閥和閘閥哪一個嚴密性比較好,不易漏水
閘閥的密閉性要比蝶閥的好一些,不過也有廠家的蝶閥密閉性能好的。
閘閥體積大,占用空間大。
蝶閥體積小,占用空間小。
具體選用的時候,還要考慮介質的溫度、閥門的密封和填料。
規范規定公稱直徑大于50的用 碟閥。
對夾式蝶閥是 重點新產品,高性能的 手動蝶閥采用了一個雙偏心和一個特殊斜錐 橢圓密封結構。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能 佳的目的。

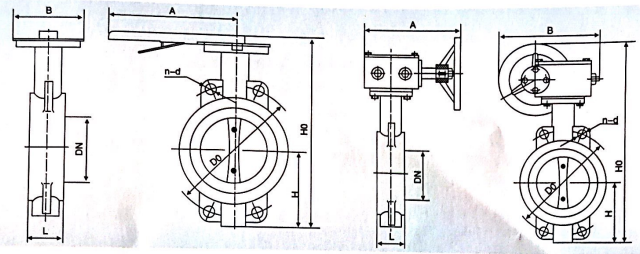

公稱通徑DN | 結構長度(標準值) | 外形尺寸(參考值) | 連接尺寸(標準值) | |||||||||
0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
毫米mm | 英寸 | L | H | HO | A | B | DO | n-d | DO | n-d | Do | n-d |
50 | 2 | 43 | 63 | 235 | 270 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 21/2 | 46 | 70 | 250 | 270 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 3 | 46 | 83 | 275 | 270 | 65 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 4 | 52 | 105 | 316 | 270 | 65 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 5 | 56 | 115 | 340 | 310 | 65 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 6 | 56 | 137 | 376 | 310 | 65 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
