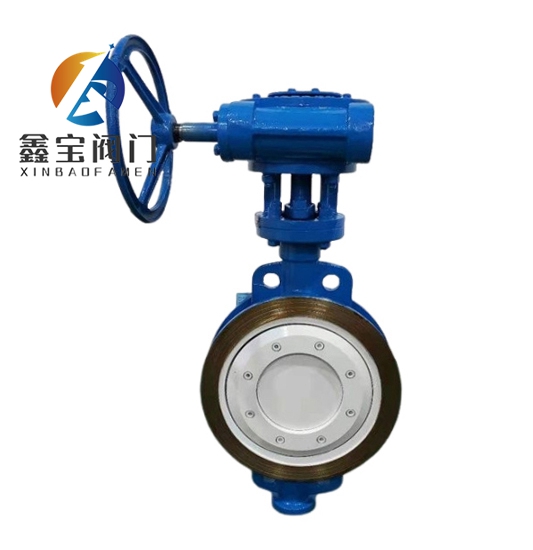

對夾式蝶閥結構與工作原理解析

發布日期:[2024-07-17]     點擊率:

對夾式蝶閥是一種設計緊湊、安裝簡便的閥門類型,特別適合空間受限的管道系統。以下是對其結構和工作原理的詳細解析:


結構特點


閥體與對夾法蘭:對夾式蝶閥的閥體設計成兩片式,中間形成流道,兩側配有一對對夾法蘭,通過螺栓直接夾緊在管道兩端,無需額外的法蘭連接,大大簡化了安裝過程。


蝶板:蝶板是核心部件,通常呈圓盤狀,中心帶有軸孔,通過閥桿與驅動相連。蝶板在閥體內旋轉,通過改變其與閥座的相對位置來控制流體的通過。


閥桿與執行:閥桿連接蝶板和執行(手動、氣動、電動或液動),負責傳遞動力使蝶板旋轉。執行根據控制信號驅動蝶板動作,實現閥門的開啟或關閉。


閥座與密封圈:閥座位于閥體內部,與蝶板的邊緣緊密貼合,形成密封界面。密封圈通常安裝在閥座與蝶板接觸面上,以增加密封效果,材質依據流體性質選擇,如EPDM、Viton或金屬硬密封等。


密封結構:對夾式蝶閥可能采用不同的密封技術,如彈性密封、金屬密封或三偏心密封等,以適應不同工況下的密封要求。


工作原理


開啟:當執行接收到開啟指令后,閥桿驅動蝶板繞軸線旋轉,蝶板逐漸遠離閥座,直至完全打開,此時流體可無障礙地通過閥體。


關閉:關閉指令下達后,蝶板在閥桿的帶動下逆向旋轉,逐漸靠近并終壓緊在閥座上,通過密封面的緊密貼合,阻止流體流通,實現關閉。


調節:蝶板的旋轉角度可在0°到90°之間調節,這使得對夾式蝶閥除了全開全關之外,還能用于調節流體流量,通過改變蝶板與閥座之間的縫隙大小來控制流體的流速和流量。


雙向密封:特定設計的對夾式蝶閥還具有雙向密封能力,即在流體正向和反向流動時都能提供良好的密封效果,適用于介質可能倒流的工況。


對夾式蝶閥因其結構簡單、安裝快捷、維護方便等優勢,在水處理、暖通空調、消防、化工、食品加工等多個領域中被廣泛應用。
