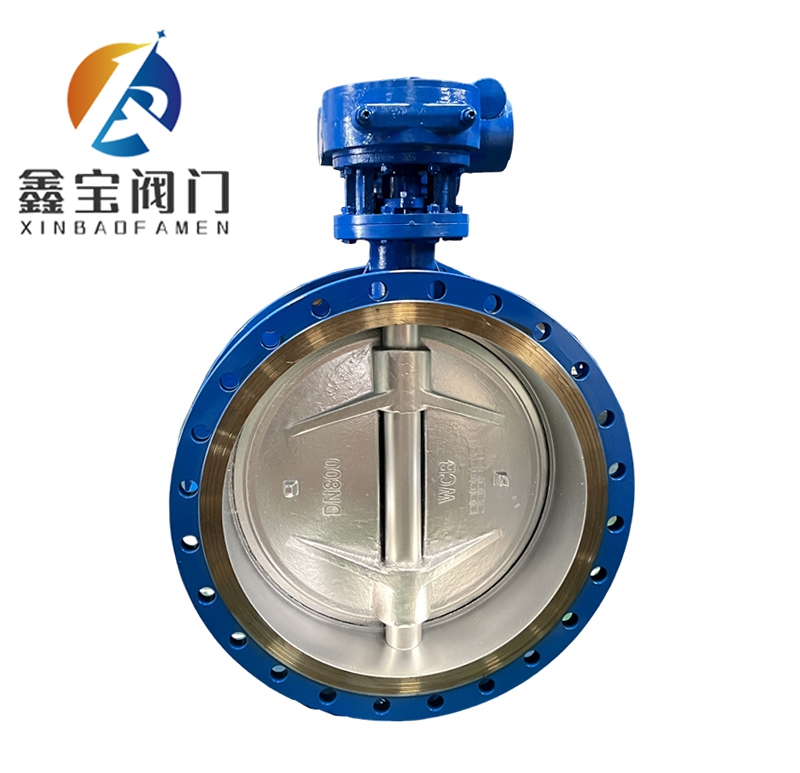

雙向壓蝶閥設計原理與雙向密封技術解析

雙向壓蝶閥是一種設計用于在管道系統中雙向承壓并提供可靠密封的閥門，尤其適用于介質流向可能改變或需要在兩個方向上均保持密封性的工況。以下是其設計原理與雙向密封技術的深入解析：

設計原理

雙向承壓結構：雙向壓蝶閥的設計核心在于其能夠承受來自?xún)蓚€(gè)方向的壓力。這通常通過特殊的閥體結構和蝶板設計實現，確保無論介質從哪個方向流動，蝶板和閥座都能形成有效的密封界面。

偏心設計：許多雙向壓蝶閥采用偏心設計，即蝶板的中心軸線與閥體中心軸線不重合。這種設計使得蝶板在關閉時不但能沿軸向移動，還可以產生一定的徑向位移，有助于在兩個方向上形成好的密封。

彈性密封材料：為了實現雙向密封，閥座和蝶板邊緣常常使用具有彈性的密封材料，如橡膠、聚四氟乙烯（PTFE）或其他合成材料。這些材料在受壓時能夠變形填充間隙，形成緊密的密封。

雙向密封技術

雙密封面設計：蝶板的邊緣設計有兩面對稱的密封面，與閥座的密封面匹配。當?shù)尻P(guān)閉時，無論是正向還是反向壓力，都能確保至少一側的密封面緊密貼合，實現雙向密封。

自調節密封：某些高級雙向壓蝶閥設計有自調節密封機制，蝶板在關閉過程中能根據壓力自動調整位置，確保密封效果。這通常依賴于蝶板與閥座間的幾何設計和材料的彈性。

壓力均衡：在雙向壓狀態下，閥門內部可能設計有壓力平衡孔或腔，用以均衡閥板兩側的壓力，避免因壓力差導致的密封失效，尤其是在高壓差或頻繁雙向切換的工況下。

金屬密封：對于高溫、高壓或含有腐蝕性介質的應用，可能會采用金屬密封技術，如硬質合金密封面，這些材料在承受條件的同時，也能提供可靠的雙向密封。

密封面強化：通過表面硬化處理、鍍層或堆焊耐磨材料等方式，增加蝶板和閥座的密封面硬度和耐磨性，保證在長期雙向壓力作用下，密封性能不減退。

雙向壓蝶閥的這些設計原理與密封技術共同確保了其在雙向流動系統中的運作和長期可靠性，廣泛應用于石油、化工、水處理等領域的管道系統中。
