對焊蝶閥 法蘭蝶閥廠家 > 產品中心 > 對焊蝶閥 > 對焊式三偏心蝶閥

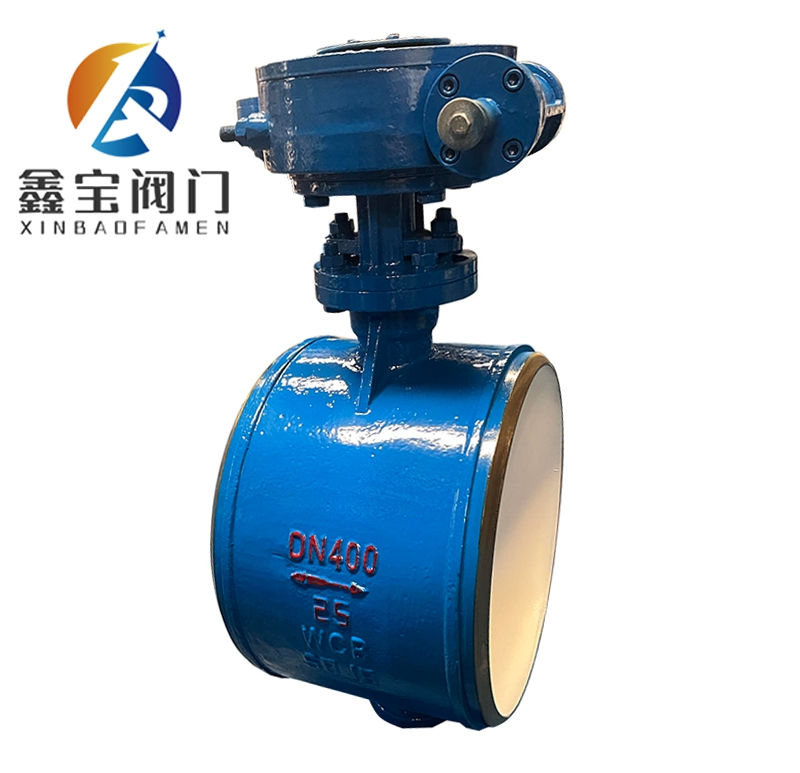

對焊式三偏心蝶閥

發布日期:[2020-05-09]     點擊率:
D363H對焊式硬密封蝶閥 對焊式多層次蝶閥

對焊式三偏心蝶閥可承受高達2500lbs的壓力,低Z-196°C和高Z850°C的耐熱性,密封Z零泄漏,控制比高達100:1,這意味著蝶閥現在可以 以低成本 用于各種苛刻且重要的過程控制管道中,無論開關閥還是控制閥,只要選擇正確的類型即可。蝶形板密封環與閥座之間的密封不是閥座的彈性變形,而是通過接觸面被壓緊來密封,因此三偏心蝶閥的打開和關閉基本上是無摩擦的,并且隨著關閉壓力的增加增加,閥門越近,閥門越緊。

所謂的三偏心是指即使蝶閥密封面傾斜且呈錐形,也基于雙偏心結構增加角偏心率。該結構的特征在于,蝶形板的外周的外部被加工成外部傾斜錐,并且密封閥座的內部被加工成內部傾斜錐。由于蝶閥的密封部分是橢圓形的,因此蝶板的密封表面的形狀從上到下是不對稱的。由于密封表面的對角錐度,被閥桿軸隔開的較大的閥瓣沿較大的傾斜表面向上推Z閥座,而較小的閥瓣沿較小的傾斜表面向下推Z閥。

對焊式三偏心蝶閥的密封結構發生了根本變化。這是扭轉密封,不是位置密封。換句話說,密封效果取決于閥座的接觸表面壓力,而不是閥座的彈性變形而發揮作用,因此立即解決了蝶形閥金屬座零泄漏的問題。..密封角度設計解決了以下問題:介質在向前和向后流動時,介質壓力會部分作用在密封表面上。由于部分接觸表面壓力和中壓作用在密封表面上,因此可以輕松解決高壓和高溫耐受性。

從三偏心蝶閥的結構原理不難看出三偏心蝶閥具有以下優點:

1、 密封性能,提高了系統可靠性

2、摩擦阻力小,省力,開合靈活;

3、使用壽命長,可以反復打開和關閉;

4、壓力大,耐高溫,適用范圍廣。自成立以來,

對焊式三偏心蝶閥經過自我完善和不斷發展,以滿足日益苛刻的工作條件。即使在基本零泄漏的情況下,理論上也可以實現三偏心蝶閥,但在實踐中它依賴于精心設計和精密制造。其特點如下:

1、兩個流向都可以承受壓力,并且可以實現對流向沒有限制的安裝方法。

2、全金屬密封設計,密封表面采用司太立合金表面技術,解決了高溫,高壓,低溫等惡劣工況下蝶閥密封性能下降的問題。

3、全新的3偏心結構設計,零摩擦,更穩定的性能和更長的密封壽命。由于其精巧的設計,蝶閥可在低溫到高溫下靈活地打開和關閉,具有出色的密封性能,并在苛刻的使用條件下滿足零閥泄漏的密封標準。

對焊式三偏心蝶閥主要技術參數

公稱通徑

DN(mm)

50~700

公稱壓力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

試驗壓力Ps(MPa)

強度試驗

0.9

1.5

2.4

3.75

6.0

密封試驗

0.66

1.1

1.76

2.75

4.4

氣密封試驗

0.6

0.6

0.6

0.6

0.6

適用介質

水、蒸氣、油品、酸類腐蝕性等。

適用溫度

碳鋼 :-29℃~425℃ 不銹鋼:-40℃~600℃

對焊式三偏心蝶閥主要零件的材質

零件名稱

材料

閥體

鑄鋼、不銹鋼、鉻鉬鋼及特殊材料

蝶板

鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼及特殊材料

密封圈

不銹鋼、抗磨材料

閥桿

2Cr13、1Cr13不銹鋼、鉻鉬鋼

填料

柔性石墨

對焊式三偏心蝶閥公稱壓力PN0.6

公稱壓力

PN0.6

通徑

外形尺寸(參考值)

參考重量

毫米

英寸

L

D

d

H

H1

A

B

600

24

390

636

602

499

1280

570

660

450

700

28

430

726

692

566

1480

750

550

660

800

32

470

826

792

632

1608

750

550

780

900

36

510

926

892

693

1857

750

550

820

1000

40

550

1028

992

757

2038

900

750

1460

1200

48

630

1228

1192

851

2237

1000

925

1590

1400

56

710

1428

1392

876

2411

1000

925

2185

1600

64

790

1628

1592

1095

2756

1000

925

3210

1800

72

870

1828

1792

1214

3093

1100

980

4090

2000

80

950

2028

1992

1332

3355

1100

980

5610

對焊式三偏心蝶閥公稱壓力PN1.0

公稱壓力

PN1.0

通徑

外形尺寸(參考值)

參考重量

毫米

英寸

L

D

d

H

H1

A

B

600

24

390

636

602

499

1280

570

660

465

700

28

430

726

692

566

1480

750

550

680

800

32

470

826

792

632

1608

750

550

810

900

36

510

926

892

693

1857

750

550

860

1000

40

550

1028

992

757

2038

900

750

1625

1200

48

630

1228

1192

851

2237

1000

925

1770

1400

56

710

1428

1392

876

2411

1000

925

2426

1600

64

790

1628

1592

1095

2756

1000

925

3560

1800

72

870

1828

1792

1214

3093

1100

980

4545

2000

80

950

2028

1992

1332

3355

1100

980

6230

對焊式三偏心蝶閥公稱壓力PN1.6

公稱壓力

PN1.6

通徑

外形尺寸(參考值)

參考重量

毫米

英寸

L

D

d

H

H1

A

B

80

3

180

90

78

90

356

180

200

27

100

4

190

110

96

100

375

180

200

34

125

5

200

135

121

113

401

180

200

41

150

6

210

161

146

130

450

270

280

43

200

8

230

222

202

205

545

400

425

81

250

10

250

278

254

235

630

400

425

102

300

12

270

330

303

275

715

450

560

132

350

14

290

382

351

309

817

450

560

164

對焊式三偏心蝶閥相關信息
