對夾式蝶閥安裝示意圖及安裝前說明

對夾式蝶閥是工業(yè)管路中 為常見的閥門種類之一，對夾式蝶閥本身結構比較小，只需把蝶閥放入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和對夾式蝶閥鎖緊，就可控制管路的流體介質。

對夾式蝶閥特別適用于空間狹窄或管道之間距離較短的場所，蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時 的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

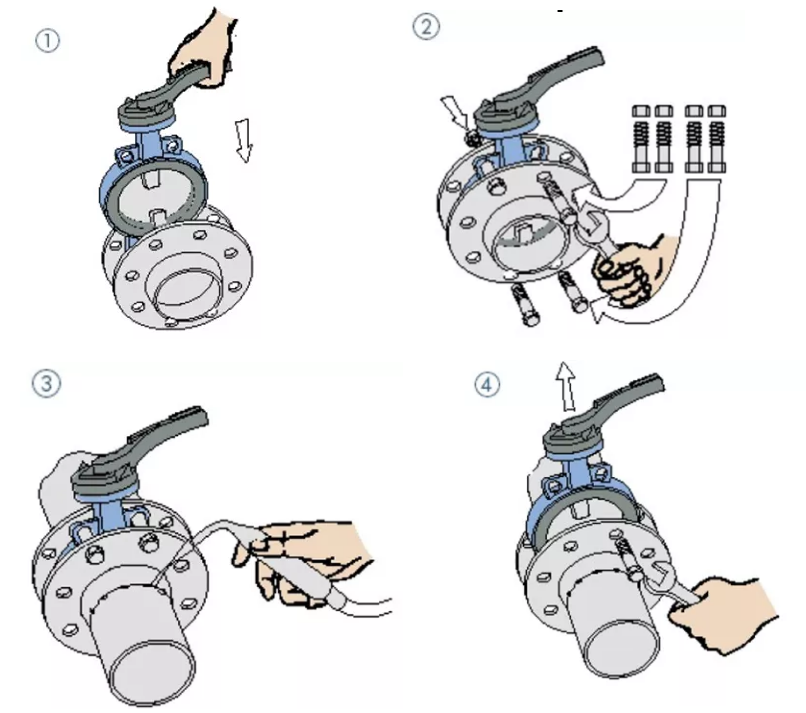

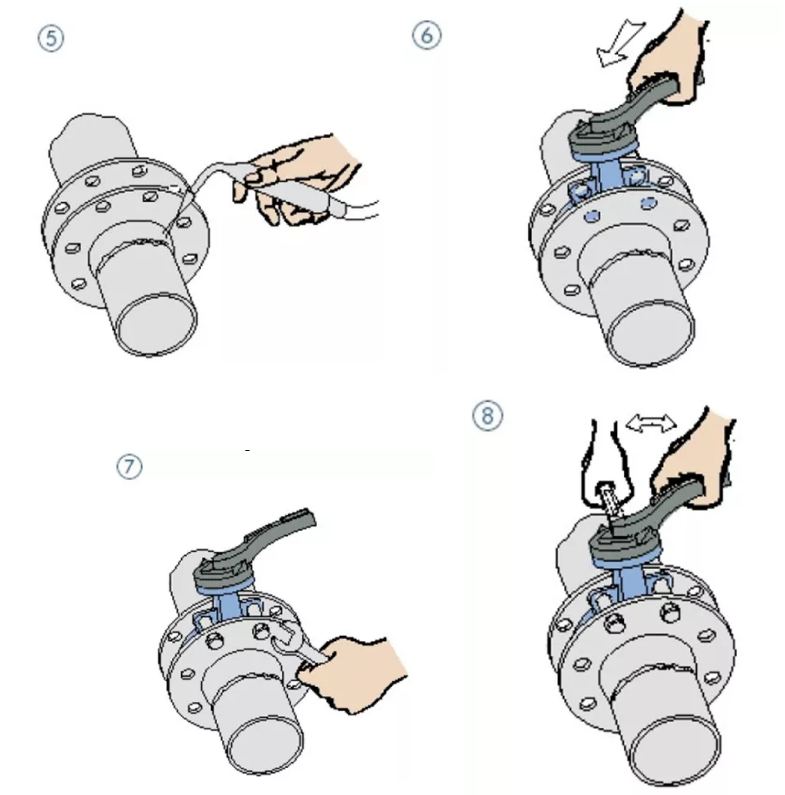

對夾式蝶閥安裝示意圖

對夾式蝶閥安裝前說明：

1、安裝開始操作前，用空氣噴洗 配管上的外物，配管內面用清水清洗干凈。

2、仔細核對閥門使用情況是否與其性能規(guī)范相符；（溫度、壓力）

3、檢查閥門通道及密封面是否有雜物，并及時 ；

4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；

5、對夾式蝶閥必須使用專用的蝶閥法蘭片。

6、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。

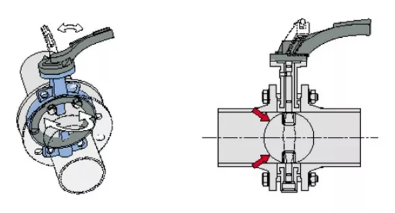

7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現(xiàn)螺釘擰緊力度不均勻會出現(xiàn)橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。
